高溫用金屬密封蝶閥
陜西航天泵閥科技集團有限公司是以研發、生產、銷售及服務為一體的高新技術型化工閥門生產企業,專業生產鍛造球閥、三通球閥、清管閥、料漿閥、石油化工設備等產品,閥門品種齊全,在行業內率先通過ISO9001,CE國際認證等,并在各領域投入使用,用戶對我公司閥門產品高度認可,咨詢熱線:400-1800-803。
1概述
隨著我國石油化工、電力、冶金等領域的高速發展,特別是在熱風爐系統的空氣、煤氣、煙氣等介質管路中,高溫用金屬密封蝶閥作為一種切斷閥,具有體積小、自重輕、動作靈活、密封性能好等特點,滿足了工況系統技術要求,得到了廣泛的應用。
2結構

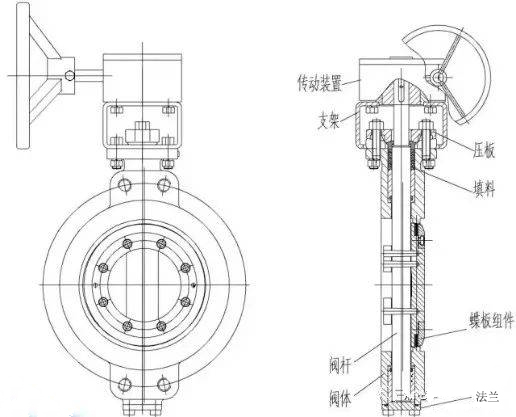

高溫用金屬密封蝶閥(圖1)主要由閥體、蝶板組件、主軸、桿系組件及驅動裝置等部件組成,桿系組件由套桿、啟動桿和邊桿配件等組成,蝶板組件由蝶板、限位套和搖桿架配件等組成。閥門的啟閉是依靠驅動裝置驅動主軸90°旋轉運動,從而帶動桿系結構運行來實現閥門開啟,主軸逆時針旋轉,驅動桿系運行使蝶板密封面與閥體密封面分離,直至蝶板與通道中心呈平行狀態,此時閥門完全開啟。閥門關閉,主軸順時針旋轉,驅動桿系運行使蝶板由與通道呈平行轉變?yōu)榈迮c閥體密封面平行接觸直至壓緊密封狀態,此時閥門完全關閉。
3特點
(1)閥門采用平面密封結構,在高溫介質管路中使用時,蝶板升溫徑向膨脹時對閥門的密封性能無明顯不良影響。
(2)閥門在開啟的瞬間,蝶板與閥體密封面實現無摩擦分離,減少對密封面的損傷,增加閥門的使用壽命。
(3)閥門采用雙級密封,在閥門開啟瞬間,先行開啟相對面積較小的搖桿架,減小閥門進出口端的介質壓差,再完全開啟閥門,減小了閥門開啟的扭矩。
(4)連桿結構的采用,使閥門實現平面密封并在一個相對較小空間作啟閉運動,減小閥門整體體積,減輕了閥門整體自重,節省了閥門的生產成本。
另一方面,高溫用金屬密封蝶閥運行主要依靠桿系的相對運動而實現。在實際的使用過程中,桿系結構往往因相互旋轉摩擦頻繁而磨損,造成閥門無法正常啟閉,成為了制約閥門使用壽命的關鍵因素之一。所以在桿系材料的選擇上,應達到硬度高、耐沖刷、耐摩擦等要求,同時對成型的零配件實施表面硬化處理。
高溫用金屬密封蝶閥解決了大口徑管路高溫介質輸送系統中的控制問題,經對連桿結構的分析研究和使用,探索連桿結構的優缺點,從而明確高溫用蝶閥的研發方向,設計出最優化的高溫用蝶閥產品。
