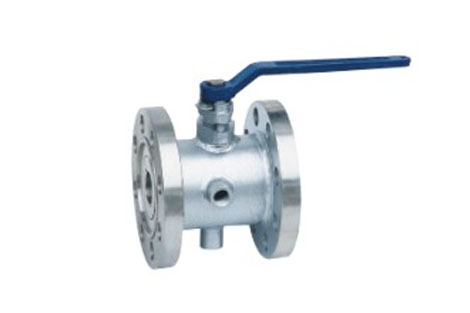

夾套保溫球閥
系列夾套球閥的夾套焊接在閥門的兩端密封之間,閥門的側面和底部設有夾套的標準連接口。由于增加了夾套,此種閥門的端部連接尺寸比同一規格的連接尺寸大一到兩個規格,閥門的結構長度與同一規格的閥門相同。閥門的端部連接形式有法蘭和對夾兩種。夾套中可自由的通過蒸汽或其他熱保溫介質,確保粘稠的介質順暢通過閥門。
訂購熱線:400-1800-803

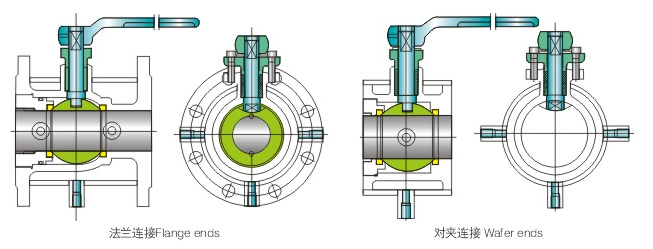

結構簡圖
結構特點
1.既能防止管路中粘稠的介質凝固,又能降低管路中低溫介質的熱損失。
2.采用碳鋼鋼管焊接夾套比鑄造的更加耐壓、牢固可靠。
3.由于閥門的通徑與管道內經一致,介質呈直線流動,流阻小,適用于易凝固,高粘性的液體介質。
4.球閥閥體采用整體(一片式)結構,體積小,其重量比同類球閥的體積小、重量輕。
技術規范
基本設計規范:ANSI B16.34;
壓力溫度等級:ANSI B16.34;
結構長度:ASME B16.10;
連接法蘭:ASME B16.5;
檢驗與試驗:API598。

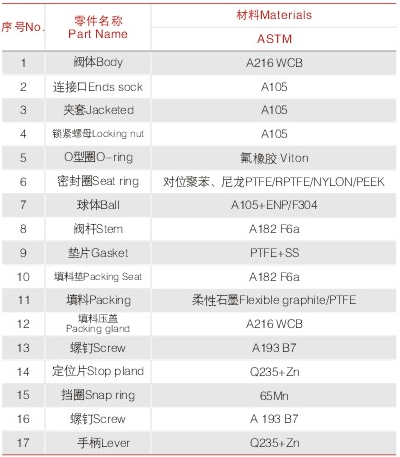

主要零件材料
