航天泵閥帶您了解清管閥的類型與用途

返回列表 來源:航天泵閥 查看手機網址
掃一掃!航天泵閥帶您了解清管閥的類型與用途掃一掃!
瀏覽:- 發布日期:2020-05-06 15:50:09【

陜西航天泵閥科技集團有限公司是以研發、生產、銷售及服務為一體的高新技術型化工閥門生產企業,專業生產鍛造球閥、三通球閥、清管閥、料漿閥、石油化工設備等產品,閥門品種齊全,在行業內率先通過ISO9001,CE國際認證等,并在各化工領域投入使用,用戶對我公司閥門產品高度認可。咨詢熱線:400-1800-803。

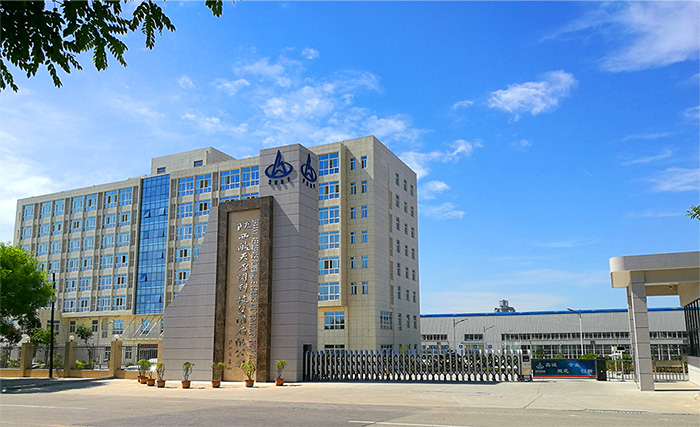

航天泵閥高陵區辦公大樓

圖一 陜西航天泵閥科技集團有限公司

今天,陜西航天泵閥科技集團有限公司為有需求的客戶,對清管閥進行簡單的介紹。

清管閥PIGGING VALVE),是用于石油、天然氣、化工品及其它液體輸送管線中清管作業的新型裝置。清管閥主要是進行清管器的發射、接收作業,用于管道內壁的機械清潔(除污、除銹、清除管道內異物等)、分隔不同產品,在油氣田、化工、碼頭、油氣儲運庫及海上平臺應用廣泛。

清管閥在結構形式上具有以下有三種不同的類型,靈活運用于各種作業需求:

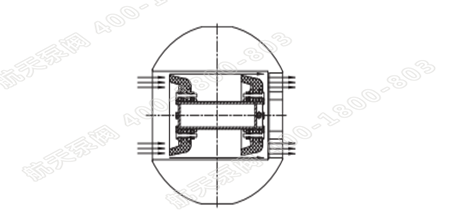

1、I 型清管閥是清掃管道用的標準型清管閥。裝置通道較管道內徑稍大,起到發射和接收清管器的功能,同時又具備截?cái)喙δ?。I型清管閥內部球體結構如圖二。

Ⅰ型

圖二 I型清管閥球體結構

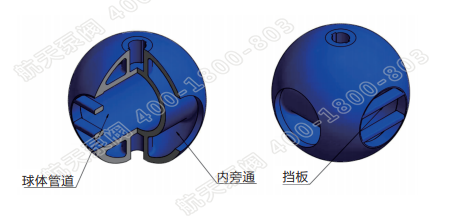

2、II型清管閥是一種球體結構帶旁通的清管閥,裝置通道較管道內徑稍大,在空心球體上垂直于球孔方向開設兩個圓型通道,這種結構保證即便在發射或接收清管器時清管閥也不會發生斷流,II型清管閥不能當作截?cái)嚅y使用。II型清管閥內部球體結構如圖三。

Ⅱ型

圖三 II型清管閥球體結構

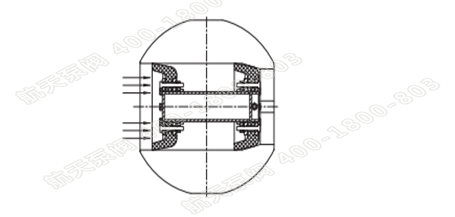

3、III型清管閥主要是隔離和按序輸送介質,防止介質混合清管閥。裝置通道較管道內徑稍大,并且在接收清管閥的球孔內有一個附加密封,保證隔離清管器到達接收清管閥時形成密封。III型清管閥內部球體結構如圖四。

Ⅲ型


圖四III型清管閥球體結構

清管閥的密封原理與球閥相同,在彈簧與介質共同作用下,使兩側閥座靠緊球體,密封通道與閥體中腔隔開。通過旋轉球體來完成清管器的裝入、發射和接收、取出。當球體通道對著快開盲板時可裝入、取出清管器(見圖五);球體旋轉90度后,當球體通道與管道一致時在介質作用下可發射、接收清管器(見圖五)。

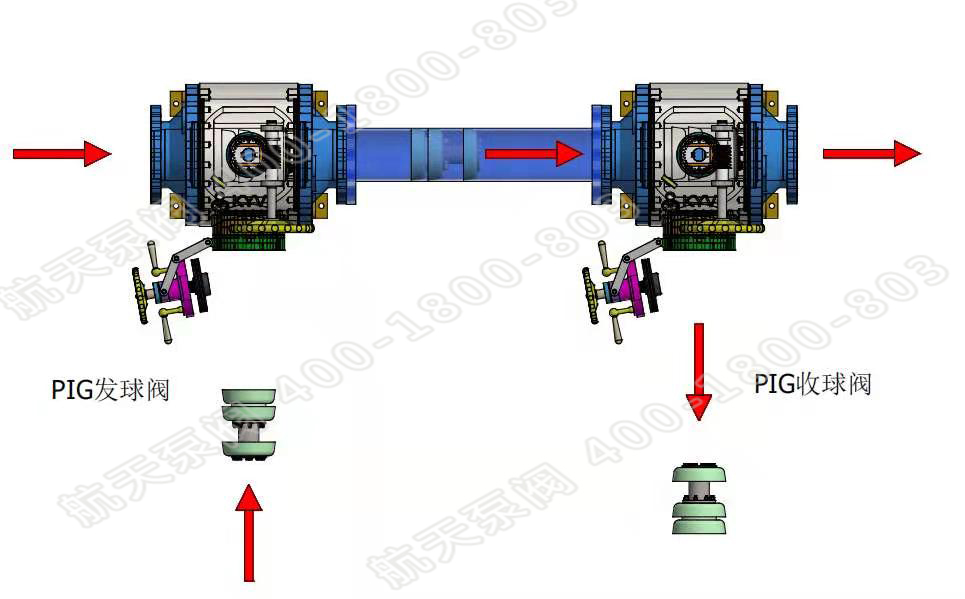

清管閥作業模擬圖

圖五 清管閥作業模擬圖

清管閥的主要用途:

1.新管線投產前,清除管內各種殘留物使管線暢通無阻。

2.新管線內壁除銹和防腐層涂敷。

3.對已投產管線做定期的油管刮蠟,氣管除水,可長期保持有效輸送能力;同時減少管壁內腐蝕,延長管線使用壽命。

4.可用作同一管道內輸送不同種類介質的隔離、質換。

5.管道水壓前排氣和水壓試驗后排水。

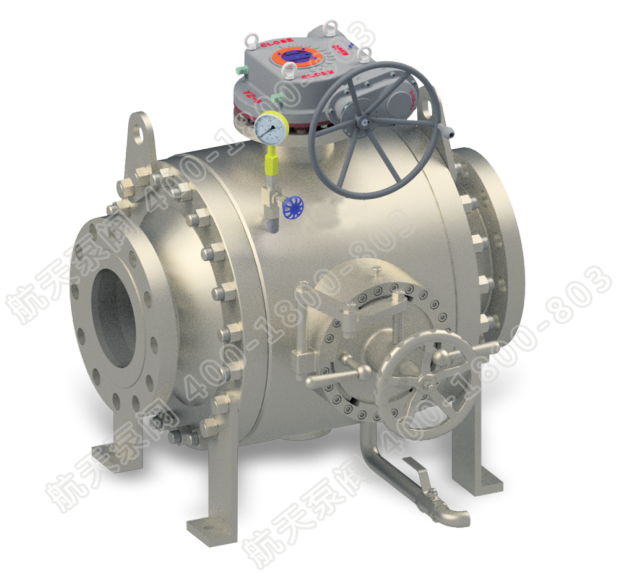

清管閥 - 副本


圖六 清管閥

石油和天然氣的最佳運輸方式是管線運輸,它具有運輸效率高、成本低、損耗少和對環境污染小等優點。清管作業是各類油氣輸送管線正常操作過程中的重要工作,使用清管閥并選用相應的清管器對管道進行清管作業,才能保障管線部分在項目中的正常工作。
