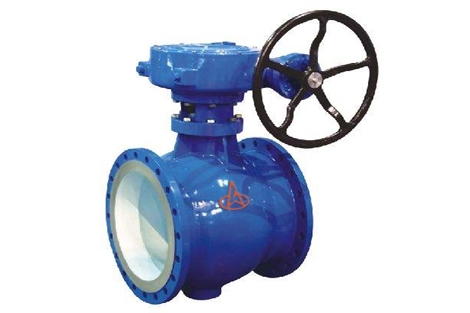

偏心半球閥
半球閥除正常作為全開全閉使用外,也可作調節和節流使用。但要特別注意介質的流動方向,以免密封面受沖蝕或加劇磨損。(料漿閥和煤粉閥嚴禁作調節用)
訂購熱線:400-1800-803

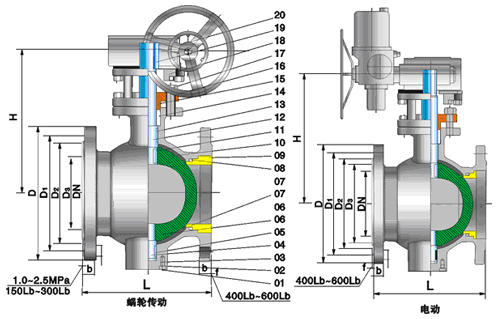

產品結構圖
閥門安裝
如果閥門用于含顆粒及懸浮物的流體時其安裝位置有水平管路安裝及垂直管路安裝兩種方式。當采用水平安裝時,閥瓣的軸線是與閥座端進入閥體的流向平行,閥瓣回轉即開啟。當采用垂直安裝時,保持瓣在閥體的上半部。
產品特點
1、偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成,通過偏心軸旋轉90°來實現閥門的啟閉,起到截斷介質的作用。
2、偏心半球閥保證了閥門在開啟或關閉過程中,閥座和球冠沒有相互摩擦,偏心半球閥采用偏心曲軸,使得球冠中心線與閥門流道中心線偏離一個偏心距。在閥門開啟時,曲軸轉過一個很小的角度,球冠就會離開閥座,球冠和閥座不再接觸;反之,在閥門關閉過程中,只有在關閉瞬間,球冠才和閥座接觸。
3、偏心半球閥采用上裝式結構,在維修過程中,不需從管線中拆卸下來,只需卸下閥蓋上的螺栓,取下閥蓋,從而可以取出偏心軸,這樣保證了閥門能夠在線維修。
4、偏心半球閥在開啟時應保證流道完全暢通,在運行時水頭損失小。球體采用半圓形通道,具有良好的流通性能和線性調節性能,且雜質不會沉積在閥體中腔內。
5、偏心半球閥應有足夠的強度,偏心曲軸采用固定球結構,在高流速下無任何振動,殼體試驗按國家標準GB13927-1992執行。
6、偏心半球閥不允許有外漏,上、下軸端應采用至少2道O形密封圈密封。
7、偏心半球閥具有切削功能,在關閉時能將介質中雜物(樹枝、紡織袋等)切斷,保證閥門正常啟閉。

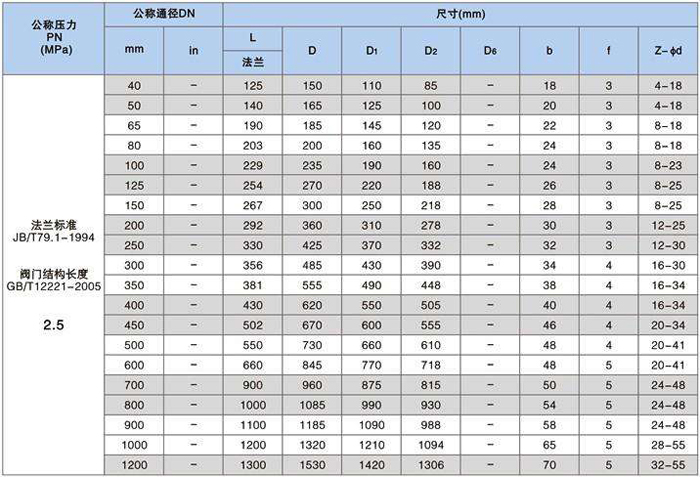

產品尺寸表
產品維護
長期使用會出現關閉不到位,操作力矩不當,關閉不嚴時,可松開蝸輪減速機上手輪一側的限位螺絲上的螺母,旋轉手輪,閥門關緊,將此限位螺絲擰緊后,退回半周并鎖緊螺母。長期使用填料若有磨損,只需將填料壓蓋的壓緊螺母均勻緊至不漏即可(切勿使填料壓蓋傾斜)。若需更換填料,應將閥門關閉。

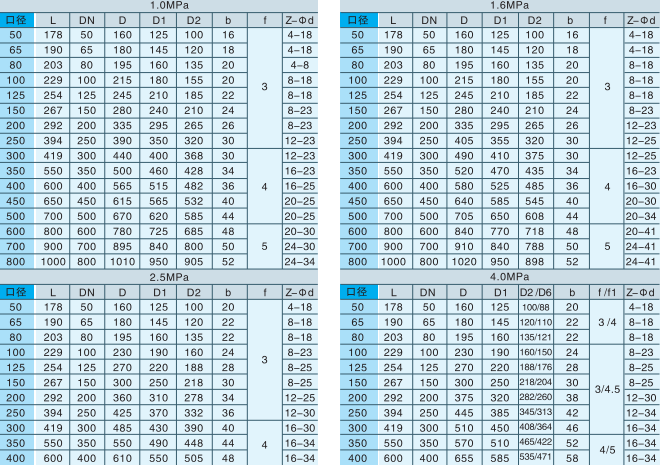

產品尺寸
- 全焊接鍛鋼固定球閥
- 全焊接鍛鋼球閥不會有外部泄漏等現象,閥座是由碳纖維增強特氟隆密封環及碟形簧構成的,球體的加工精度高。閥體材料跟管道材質一樣,不會出現應力不均,密封環本體采用含量20%Carbon(碳素)的RPTFE材質,保障完全無泄漏(0%)。
- 供熱專用全焊接球閥
- 閥門是由全焊接的閥體和增強四氟密封墊組成,閥門可在有雜質及化學物質的情況下進行頻繁操作,運行可靠;適用于區域供熱(熱電聯產)、輸熱、輸油及除氧水等工業管線。
- T型三通球閥
- T型三通球閥造型美觀、結構緊湊合理,密封性能好。能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
