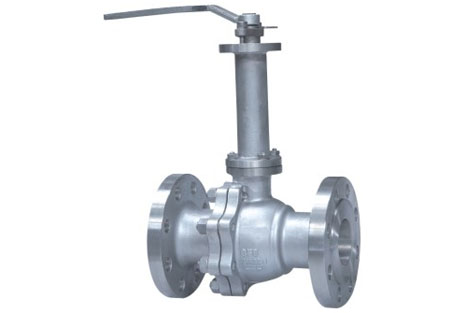

低溫球閥
1.承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮,密封部位的結構在溫度變化時不會產生永久的變形。用于-100℃以下工況時,閥門零件在精加工前應進行深冷處理,即將零件浸放在液氧箱中進行冷卻,當零件溫度達到-196℃時,開始溫度1~2h,然后取出箱外自然處理到常溫,重復循環2次。

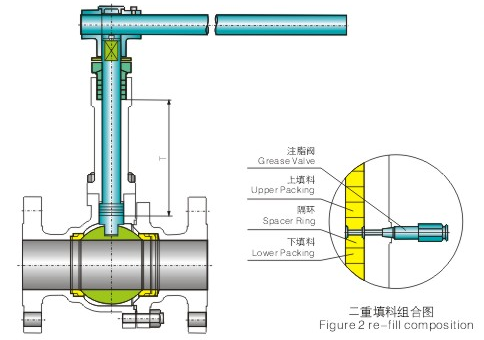

2閥蓋采用長頸結構,其目的保護填料函的功能,使填料函處于離低溫較遠的位置,保證填料的密封效果。同時還可以纏繞保冷材料,防止冷能損失。長頸的勁長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時,可以從填料函的壓差,提高密封性能。
3.使用溫度低于-100℃時,閥桿材料經過鍍鉻或氮化處理,提高閥桿表面硬度,提高填料密封的可靠性。
4.低溫球閥具有防止異常升壓結構,由于低溫閥門介質氣化后,其體積急劇膨脹,壓力會異常升高,當閥門中腔壓力升高時,閥門中腔和進口側連通,或在閥門進口端安裝泄壓閥,保證閥門安全使用。
5.低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。

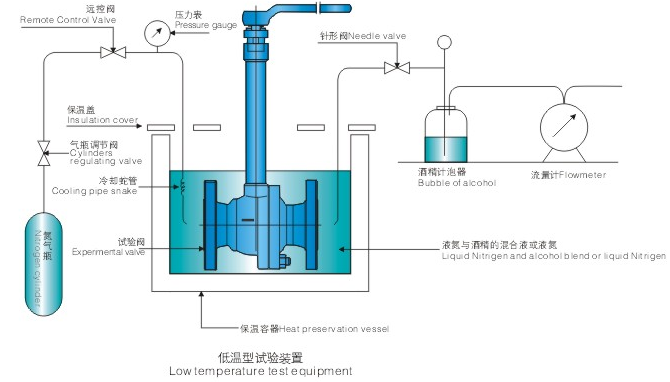

按照有關標準要求,低溫球閥型式試驗在常溫壓力試驗合格后,還需進行低溫壓力試驗。
其原理圖如下:
