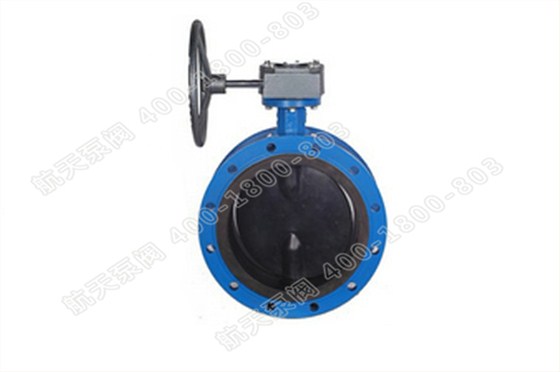

軟密封襯膠蝶閥

30年代，美國發明了蝶閥，50年代傳入日本,到60年代才在日本普遍采用,而在我國推廣則是70年代后的事了。目前世界上一般在DN300毫米以上蝶閥已逐漸代替了閘閥。蝶閥開閉時間短,操作為矩小,安裝空間小和重量輕,易與各種驅動裝置組合,密封座壽命長，有良好的密封、耐久性。

蝶閥工作原理

蝶閥的蝶板安裝于管道的直徑方向，在蝶閥閥體圓柱形通道內圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時，閥門為全開狀態。蝶閥結構簡單、體積小重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。

蝶閥處于完全開啟位置時, 蝶板厚度是介質流經閥體時唯一的阻力 ,因此通過閥門所產生的壓力降很小，所以具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門, 密封留可以鑲嵌在閥體上或附在蝶板周邊；采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度, 彈性密封則具有受溫度限制的缺陷。

對夾式多層次硬密封蝶閥

蝶閥的開度與流量之間的關系, 基本上呈線性比例變化。如果用于控制流量,其流量特性與配管的流阻也有密切關系,如兩條管道安裝閥門口徑、形式等全相同,而管道損失系數不同,閥門的流量差別也會很大。如果閥門處于節流幅度較大狀態,閥板的背面容易發生氣蝕,有損壞閥門的可能。如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型，蝶閥的結構原理尤其適合制作大口徑閥門。

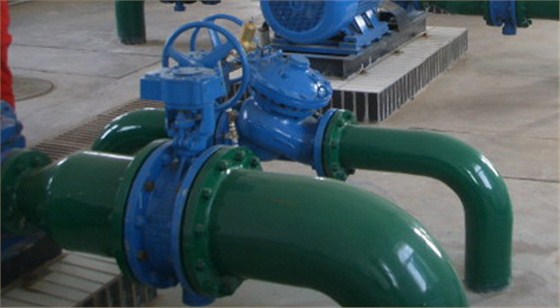

應用現場

不同的工業領域中根據工況的要求正確選用蝶閥型號，蝶閥在石油、煤氣、化工、水處理、熱電站等工業領域中應用廣泛。如果您有需求或疑惑，請聯系我們，陜西航天泵閥科技集團有限公司為客戶提供滿意的產品和服務，竭誠為您服務！
