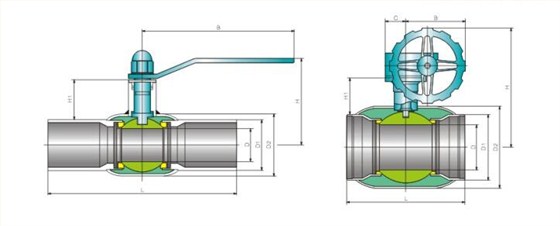

產品結構圖
產品用途
適用于區域供熱(熱電聯產)、輸熱、輸油及除氧水等工業管線。
結構特點
1、閥門是由全焊接的閥體和增強四氟密封墊組成,閥門可在有雜質及化學物質的情況下進行頻繁操作,運行可靠。
2、采用浮動球結構,斜面彈性墊圈保證密封圈緊壓在球體之上,即使在壓力不穩定的情況下,閥門也可以保證良好的密封性。
3、閥桿可加長,易用于保溫。
技術規范
設計和制造:API 6D、ASME B16.34、API 608、MSS-SP-72;
結構長度:按廠標;
連接端:法蘭連接:ASME B16.5
對焊連接:ASME B16.25;
試驗和檢驗:API 598、API 6D;
防火試驗:API 607、API 6FA。
注:閥門連接端對焊端尺寸可按用戶要求設計制造。
