針對氣井泡沫排水采氣人工加注費用高、勞動強度大的問題，我公司研制了自動投棒/投球裝置和自動注劑裝置，并進行了相關產品實驗及研究。

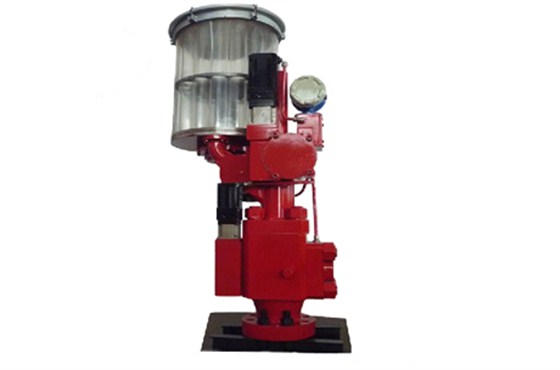

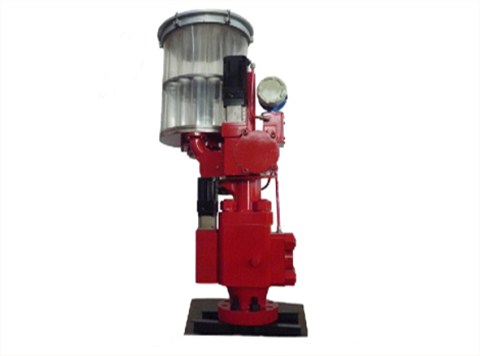

自動投棒投球裝置主要由殼體、電磁頭、轉盤、儲棒筒等組成，投棒過程安全可靠。自動注劑裝置主要由太陽能電池板、蓄電池、逆變器、柱塞泵、藥劑箱及遠程控制器組成，它與數字化遠程控制系統配合，通過站控軟件發送指令，可實現泡劑遠程控制自動定量加注。

1.井口泡排球自動加注裝置結構緊湊，體積小，重量輕。

2.裝置高低壓分離：通過投球活塞機構設計，把儲球筒（常壓區）與投球主閥（高壓區）隔開，提高了安全性與蓄球方便性。

3.自動泡排球投放裝置控制方式采用定時控制與遠程控制相結合。

4.耗能低：裝置總功率小于350W。

5.采用雙密封結構，安全可靠。

6.能夠?qū)崿F(xiàn)就地調節。

7.能夠?qū)崿F(xiàn)電機過載保護。

8.泡排球投放精確靈活。

9.工作過程中不需要放空，不污染環境。

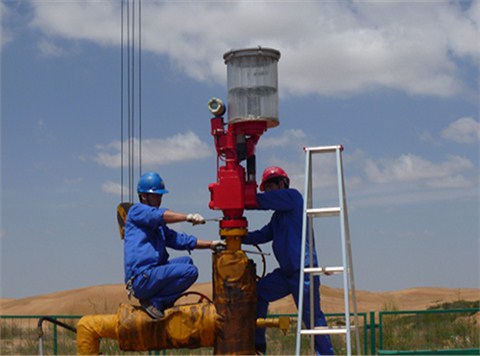

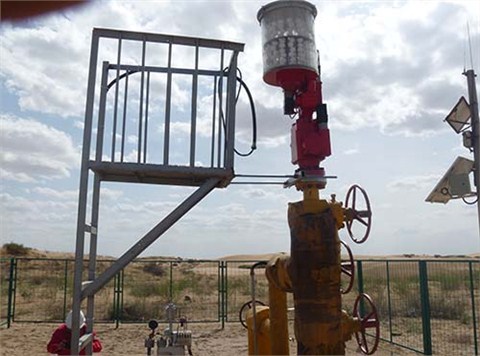

86口井的現場應用情況表明，設備性能穩定、自動化程度高，累計增產氣量810萬㎡，年節約生產運行成本210萬元（USD33.6萬）。該技術的應用提高了泡沫排水采氣效率，為泡沫排水采氣的推廣應用提供了技術支撐。

公稱壓力：25MPa

工作電壓：DC 12V

供電方式：太陽能電池板供電

額定功率：大電機260W小電機75W

工作壓力：16MPa

泡排球規格：Φ38mm ~Φ48mm

儲球庫/儲棒庫容積：1000mm長，可裝50的球300個

工作時間：3.5分鐘（大電機2分鐘小電機1分鐘過程中延時0.5分鐘）

投球周期：1-9999小時可調

每周期投球次數：1-99次可調（每次間隔1分鐘）

每次投球個數：2個

總高度：儲球筒/儲棒庫1000mm長高為1.7m
