氣井井口一體化裝置

產品開發背景

1.氣田氣井?dāng)?shù)量多，氣井開關作業工作量巨大。
2.低產井、產水井、間歇井井?dāng)?shù)較多，現場管理難度大。
3.現有已經實現了遠程控制開關井的閥門（井口截斷閥和井口電磁閥）為即開即關形式，無調節功能；只能針對低壓氣井（套壓=6MPa）進行即開即關操作，無法控制閥門開度，對于套壓大于6MPa的氣井仍然依靠人工現場開關井，而實際的現場操作人員不足，特別是大批量氣井開井作業時，工作量巨大，效率低，在一定程度上不能滿足氣井生產管理的需求。

技術特點

將針型閥改進為電動針閥，與緊急切斷閥聯動，通過智能控制器將已有的油壓、管壓、流量計、截斷閥等相關信號采集處理，作為遠程智能開關井執行依據，依托無線傳輸系統，模擬人工開關井，最終實現遠程智能開關井功能。

設備組成

遠程智能開關井系統設備主要由電控平衡式控制閥、電控緊急切斷閥、智能井口控制器、閥門開度控制傳感器、太陽能風能電供電系統、以及油套壓變送器、管壓變送器、流量計等設備組成。
性能參數
1.電控平衡式控制閥基本參數如下：
額定壓力：70MPa
公稱通徑：65mm（2 9/16 "）
連接形式：API SPEC 6A 法蘭連接
法蘭規范：2 9/16" ~ 10000psi(BX153)
工作介質：石油、天然氣
額定溫度：-29℃ ~ 121℃（P•U級）
產品規范級別： PSL3
性能要求級別： PR1
額定材料級別： DD
制造標準： AP1Spec.6A
最大功率：40W
2.系統耗電參數如下：
1）直通道切斷閥功率：110W 20W
開閥工作一次時間：100W工作6秒20W2秒
關閥工作一次時間：20W2秒
最大功率工作壓力：22Mpa
2）電控平衡式控制閥率：40W
開閥工作一次時間：40W工作170秒
關閥工作一次時間：40W工作170秒
最大功率工作壓力：22Mpa
3.太陽能供電系統參數如下：
150Ah電池一塊，150W太陽能一塊

開關井流程

1.遠程及就地正常開井
系統下達開井指令
主控系統
緊急切斷閥
調節閥
正常開井
2.遠程及就地正常關井
系統下達關井指令
調節閥
緊急切斷閥
正常關井
3.遠程及就地緊急關井
系統下達緊急關井指令
緊急切斷閥
調節閥
同步關閉
緊急關井
4.智能自動關井
系統檢測壓力異常
自動下達緊急關井指令
緊急切斷閥
調節閥
同步關閉
自動關井

功能和指標如下

1.實現天然氣井口的遠程開啟及關閉控制功能
2.開關井功能能夠自動實現，不需要現場參與
3.具有遠程和現場兩種開啟及關閉方式
4.保留原有緊急切斷閥的緊急切斷功能
5.保證原有的針閥節流控制功能

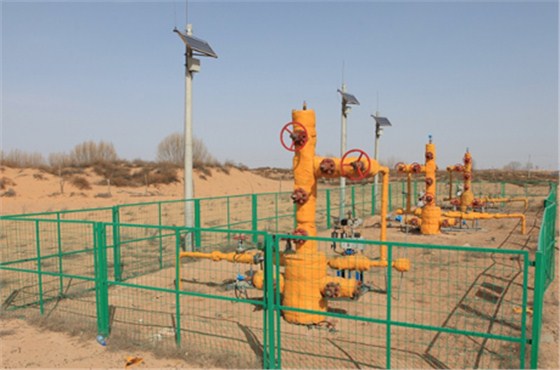

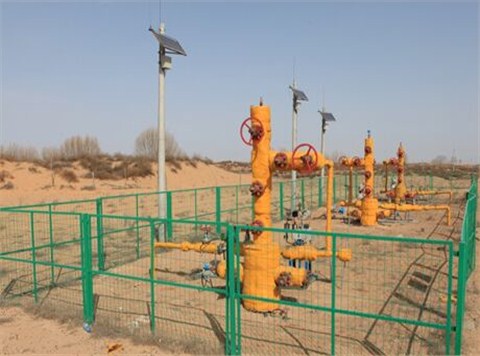

6.供電采用太陽能供電系統
7.遠傳使用現有的電臺或網橋
8.工作溫度：-40~85℃
9.防爆等級：Exd II BT4
10.具有防水功能
11.具有防沙功能
